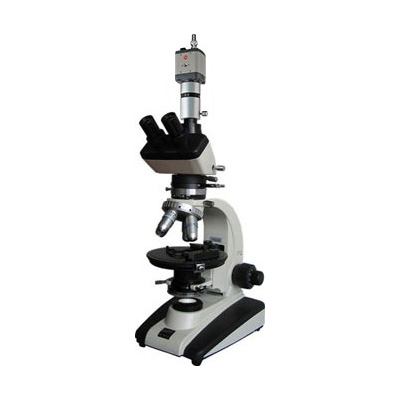

偏光顯微鏡BM-59XCC（電腦）

一、用途

BM-59XCC 電腦偏光顯微鏡是地質、礦產、冶金等部門和相關高等院校zui常用的專業實驗儀器之一，近年來，隨著光學技術的不斷進步，作為光學儀器的偏光顯微鏡，其應用也越來越廣闊，BM-59XCC電腦透射偏光顯微鏡就是非常適用的產品，可供廣大用戶作單偏光觀察，正交偏光觀察，錐光觀察以及顯微鏡攝影，配置有石膏λ片、云母1/4試片、石英楔子和移動尺等附件，是一組具有較完備功能和良好品質的新型產品。

本儀器采用電光源，照明可連續調節亮度，鉸鏈?zhǔn)饺跨R筒45°傾斜，可360度自由轉動。

二、技術規格

1、目鏡：

類 別	放大倍率	目視場直徑
平場目鏡	10X	Φ18mm
網格目鏡	10X	Φ18mm
十字目鏡	10X	Φ18mm
分劃目鏡	10X	Φ18mm

2、物鏡：

	放 大 倍 數	數 值 孔 徑(NA)	蓋 玻 片 厚度
無應力消色差物鏡	4X	0.10	-
	10X	0.25	-
	25X	0.40	-
	40X	0.65	0.17mm
	63X	0.85	0.17mm

3、物鏡和目鏡配合倍率表：

物 鏡	目 鏡	鏡筒系數	總放大倍數
4X	10X	1X	40X
10X			100X
25X			250X
40X			400X
63X			630X

4、機載筒長:160mm

5、瞳距：55-75mm

6、物鏡轉換器：四孔轉換器中心可調

7、旋轉圓工作臺：直徑Φ170mm，移動范圍：360º等分刻度，游標精度6'

8、載物圓平板：外徑Φ80mm,內徑Φ24mm

9、移動尺：移動行程30×40mm

10、調焦機構：30mm，微動格值0.002mm

11、補償器：石膏λ片、云母1/4λ片、石英楔子

12、聚光鏡：N.A=1.30 搖擺式阿貝聚光鏡帶可變光欄

13、驗偏裝置：0°-90°轉動式驗偏器

14、起偏裝置：配置在聚光鏡上

15、光源：鹵素?zé)?20V/110V 6V20W 亮度可調

16、計算機成像系統：CCD攝像頭、CCD適配鏡、外置式圖像視頻采集卡(A/D)USB接口，（電腦自購）

三、儀器成套性

序號	名 稱	單位	數量
1	顯微鏡主體	臺	1
2	三目鏡筒	只	1
3	目鏡: 10X目鏡	只	2
4	10X十字目鏡、10X分劃目鏡、10X網格目鏡	只	各1
5	無應力消色差物鏡: 4X/0.10、10X0/.25、25X/0.40 40X/0.65 彈簧、63X/0.85 彈簧	只	各1
6	石膏1λ試片、云母1/4λ試片、石英楔子試片	件	各1
7	0.01測微尺（C1）	片	1
8	藍色濾色片	片	1
9	移動尺	把	1
10	調節手柄	只	2
11	透射接頭	只	1
12	備用燈泡6V 20W	只	2
13	防塵罩	只	1
14	CCD視頻攝像頭	只	1
15	適配鏡（MCL-Z)	只	1
16	外置式圖像采集卡（BM-A/D視頻轉換器）	塊	1
17	產品使用說明書	份	1
18	產品合格證明	份	1
19	產品保修卡	份	1
