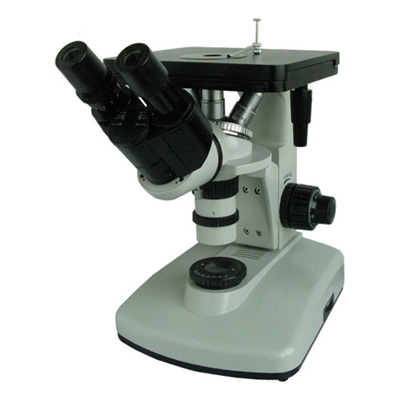

金相顯微鏡BM-4XAⅡ（雙目、倒置）
雙目倒置，3個物鏡，100～1250倍，手輪工作臺
目鏡：10X 12.5X
物鏡：10X 40X 100X（油）
載物臺尺寸：180×200mm；移動范圍：縱向50mm，橫向70mm
目鏡：10X 12.5X
物鏡：10X 40X 100X（油）
載物臺尺寸：180×200mm；移動范圍：縱向50mm，橫向70mm
產品介紹
一、用途
BM-4XA II 雙目金相顯微鏡是用于鑒別和分析各種金屬和合金的組織結構，可廣泛地應用在工廠或?qū)嶒炇疫M行鑄件質量的鑒定，原材料的檢驗或?qū)Σ牧咸幚砗蠼鹣嘟M織的研究分析等工作.二、技術規格
1、目鏡
| 類 別 | 放大倍數 | 視場直徑 |
| 平場目鏡 | 10X | 18 |
| 12.5X | 15 |
2、物鏡：
| 類 別 | 放大 倍數 | 數值孔徑 N.A(mm) | 系統 | 焦距 | 工作距離 |
| 消色差物鏡 | 10X | 0.25 | 干 | 17.13 | 7.316 |
| 平場消色差金相物鏡 | 40X | 0.65 | 4.45 | 0.66 | |
| 消色差物鏡 | 100X（油） | 1.25 | 油 | 2.906 | 0.198 |
3、顯微鏡的總放大倍率
| 物 鏡 | 目 鏡 | 鏡筒系數 | 總放大倍數 |
| 10X | 10X | 1X | 100X |
| 40X | 400X | ||
| 100X（油） | 1000X |
| 物 鏡 | 目 鏡 | 鏡筒系數 | 總放大倍數 |
| 10X | 12.5X | 1X | 125X |
| 40X | 500X | ||
| 100X（油） | 1250X |
4、機械筒長：160mm
5、微動調焦：調節范圍：30mm；刻度格值：0.002mm
6、載物臺尺寸：180×200mm；移動范圍：縱向50mm，橫向70mm
7、載物片孔徑：Φ10，Φ20mm
8、照明燈泡：鹵素?zé)?V20W，亮度可調。
9、變壓器：內置式85-265伏輸入電壓寬電壓變壓器。
三、儀器成套性
| 序號 | 名 稱 | 單位 | 數量 | 備 注 |
| 1 | 顯微鏡主體 | 臺 | 1 | |
| 2 | 雙目鏡筒 | 只 | 1 | |
| 2 | 平場目鏡：10×、12.5× | 只 | 各2 | |
| 3 | 消色差物鏡：10×、100×油 | 只 | 各1 | |
| 4 | 平場消色差金相物鏡：40× | 只 | 1 | |
| 4 | 杉木油 | 瓶 | 1 | |
| 5 | 鹵素?zé)襞荩?V/20W）、保險絲 | 只 | 各1 | 備用 |
| 6 | 濾色片（蘭、綠、黃） | 片 | 各1 | |
| 7 | 載物片（Φ10、Φ20） | 件 | 各1 | |
| 8 | 載物臺壓簧 | 件 | 1 | |
| 9 | 電源線 | 根 | 1 | |
| 10 | 產品使用說明書 | 份 | 1 | |
| 11 | 產品合格證明 | 份 | 1 | |
| 12 | 產品保修卡 | 份 | 1 |
