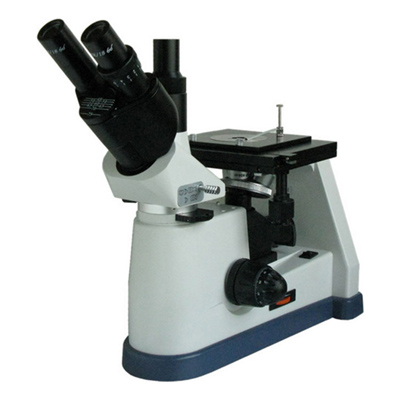

金相顯微鏡BM-4XC（三目、倒置）
三目倒置，40～1250倍，帶偏光裝置
目鏡：10X 12.5X
物鏡：4X 10X 40X 100X（油）
載物臺： 172mm×142mm
目鏡：10X 12.5X
物鏡：4X 10X 40X 100X（油）
載物臺： 172mm×142mm
產品介紹
一、用途
BM-4XC倒置金相顯微鏡主要用于鑒別和分析金屬內部結構組織，是金屬學研究金相的重要儀器，鑄造、冶煉、熱處理的質量研究，原材料的檢驗或材料處理后的分析等均可使用本儀器，是科研、教學、工廠等理想儀器。二、技術規格
1、目鏡：
| 類 別 | 放大倍數 | 視場（mm） |
| 平場目鏡 | 10X | Φ18 |
| 平場目鏡 | 12.5X | Φ15 |
2、物鏡
| 類型 | 放大倍數 | 數值孔徑（NA) | 工作距離 |
| 平場消色差物鏡 | 4X | 0.10 | 37.0 |
| 10X | 0.25 | 7.31 | |
| 40X | 0.65 | 0.50 | |
| 100X（油） | 1.25 | 0.18 |
3、顯微鏡的總放大倍率
| 物 鏡 | 目 鏡 | 鏡筒系數 | 總放大倍數 |
| 4X | 10X | 1X | 40X |
| 10X | 100X | ||
| 40X | 400X | ||
| 100（油） | 1000X |
| 物 鏡 | 目 鏡 | 鏡筒系數 | 總放大倍數 |
| 4X | 12.5X | 1X | 50X |
| 10X | 125X | ||
| 40X | 500X | ||
| 100X(油) | 1250X |
4、三目筒 ：三目倒置,鉸鏈?zhǔn)接^察筒,45°傾斜,可360°旋轉。
5、機械筒長： 160mm
6、瞳距 ：55mm-75mm
7、載物臺： 172mm×142mm
8、移動范圍： 30×30mm
9、載物面板 外徑：Φ65 mm，內徑：Φ10 mm、Φ15 mm、Φ25 mm
10、濾色片：插板式濾色片（綠、藍、黃）
11、光源：帶孔徑可變光闌和視場可變光闌12V/20W鹵素?zé)簦炼瓤烧{(diào)
12、調焦機構：粗微動同軸調焦帶調焦限位，粗動調焦張力帶鎖緊裝置，微調格值：0.002mm
13、偏光裝置：檢偏鏡可360度轉動，起偏鏡、檢偏鏡均可移出光路。
三、儀器成套性
| 序號 | 名 稱 | 單位 | 數量 | 備 注 |
| 1 | 顯微鏡主體 | 臺 | 1 | |
| 2 | 三目鏡筒 | 只 | 1 | |
| 3 | 平場目鏡：10×、12.5× | 只 | 各2 | |
| 4 | 平場消色差物鏡：4×、10×、40×、100×（油） | 只 | 各1 | |
| 5 | 三目鏡直筒管（配三目鏡筒） | 只 | 1 | |
| 6 | 濾色片插片（黃、蘭、綠） | 片 | 各1 | |
| 7 | 偏光片插片：驗片、起片 | 片 | 各1 | |
| 8 | 溴鎢燈（6V20W）、保險絲（1A） | 只 | 各1 | 備用 |
| 9 | 桃子形載物片：Φ10、Φ15、Φ25 | 片 | 各1 | |
| 10 | 載物臺壓簧 | 件 | 1 | |
| 11 | 香柏油 | 瓶 | 1 | |
| 12 | 電源線 | 根 | 1 | |
| 13 | 產品使用說明書 | 份 | 1 | |
| 14 | 產品合格證明 | 份 | 1 | |
| 15 | 產品保修卡 | 份 | 1 |
